Благодарим за выбор нашего беспроводного зарядного устройства Кистор Базис! Вы приобрели модель, предназначенную для встраивания в стол, а значит, более профессиональную. Наш продукт соответствует стандарту быстрой зарядки и совместим с любыми мобильными телефонами Qi, прошедшими сертификацию WPC.
Пожалуйста, внимательно изучите данную инструкцию, чтобы не допустить ошибок при установке!
Внимание! Это беспроводное зарядное устройство разработано для зарядки только мобильных телефонов, поддерживающих функцию беспроводной зарядки Qi. Для зарядки часов, наушников и других устройств пользуйтесь оригинальными аксессуарами!
Технические характеристики
| Размер |
Ø53 х 9 мм |
| Вес |
24 гр |
| Входные параметры |
Адаптер питания с функцией QuickCharge 2.0, 3.0 или 4.0. Без использования быстрой зарядки подойдет адаптер 5V/2A. |
| Выходные параметры |
5V/1-1,5А , 9V/1.1A с поддержкой быстрой зарядки. |
| Совместимость |
WPC 1.2 |
| Дистанция зарядки |
до 8 мм |
| Эффективность зарядки |
75% |
Установка

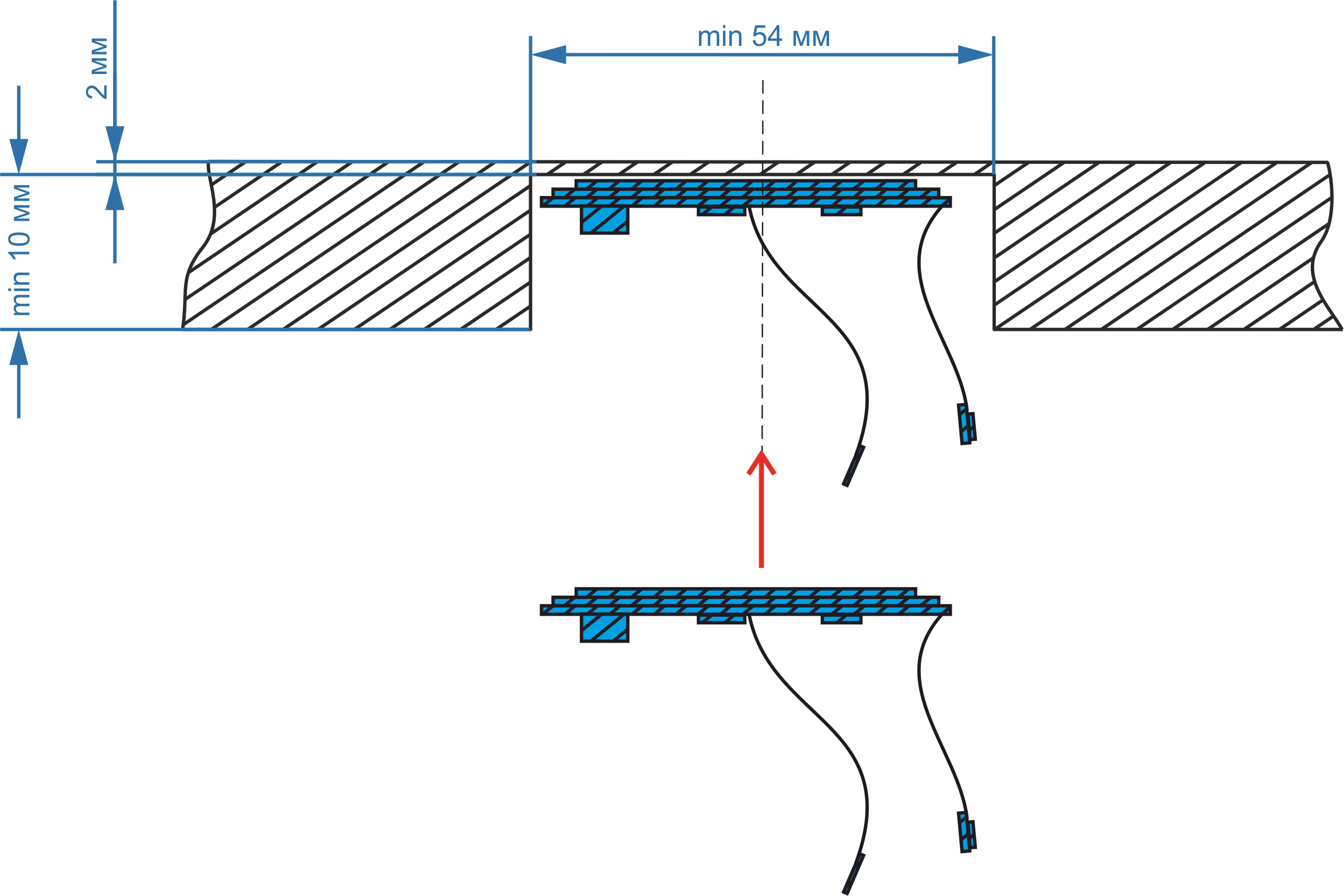

1. С нижней стороны столешницы фрезером выбираем глухое отверстие Ø60 мм с расстоянием до поверхности - 2мм.
2. Вставляем зарядное устройство в отверстие, максимально близко к поверхности.
3. Фиксация зарядного устройства в каждом отдельном случае индивидуальна, зависит от проекта установки.
Максимальное расстояние от поверхности стола до начала глухого отверстия - 2,7 мм. Оно напрямую зависит от материала столешницы (прочность).
Максимальное расстояние между катушками индуктивности приемника и передатчика - 8 мм.

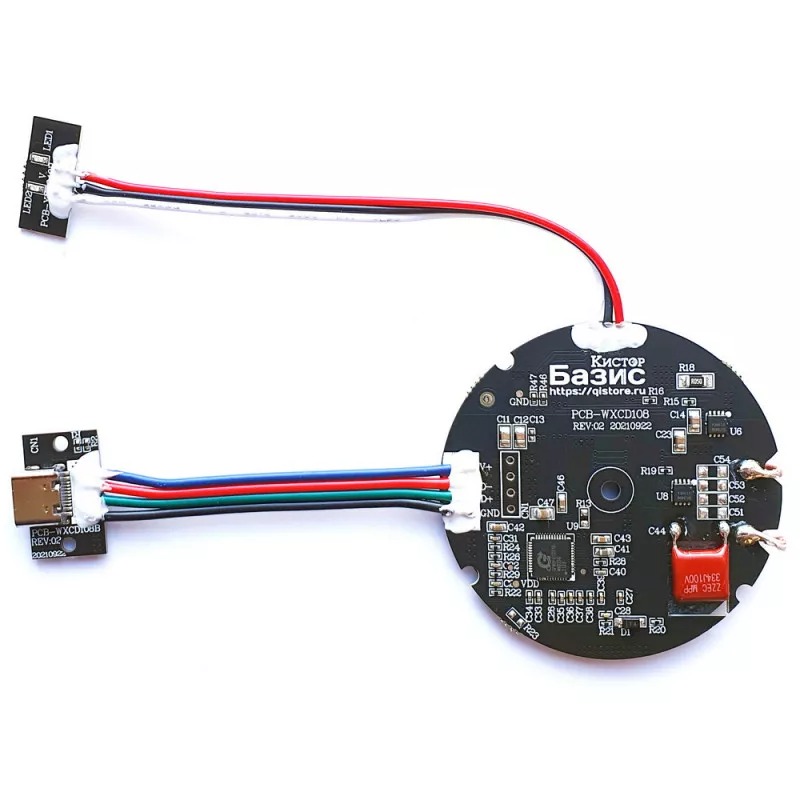

На монтажной плате расположены чувствительные к физической силе радиоэлементы. Установка должна производиться исключительно профессионалами в области радиоэлектроники и электроснабжения.
Крепление зарядного устройства возможно двумя способами:
1) Фиксацией катушки индуктивности с помощью клея (термоклеей или другие виды клея с разрешенной температурой эксплуатации до 60 градусов цельсия ) с последующим полным высыханием перед подключением.
2) Фиксацией болтовым соединением через отверстие в центре электронной платы. Допускается использование шайб, болтов и гаек с внешним диаметром опорной поверхности не более 6 мм.
Внимание! Снизу зарядного устройства следует оставлять свободное пространство не менее 5 мм.
Не разрешается поджимать снизу устройство, опираясь на радиоэлементы.
Не разрешается заливать снизу устройство клеем, эпоксидной смолой и другими составами.
Правила пользования

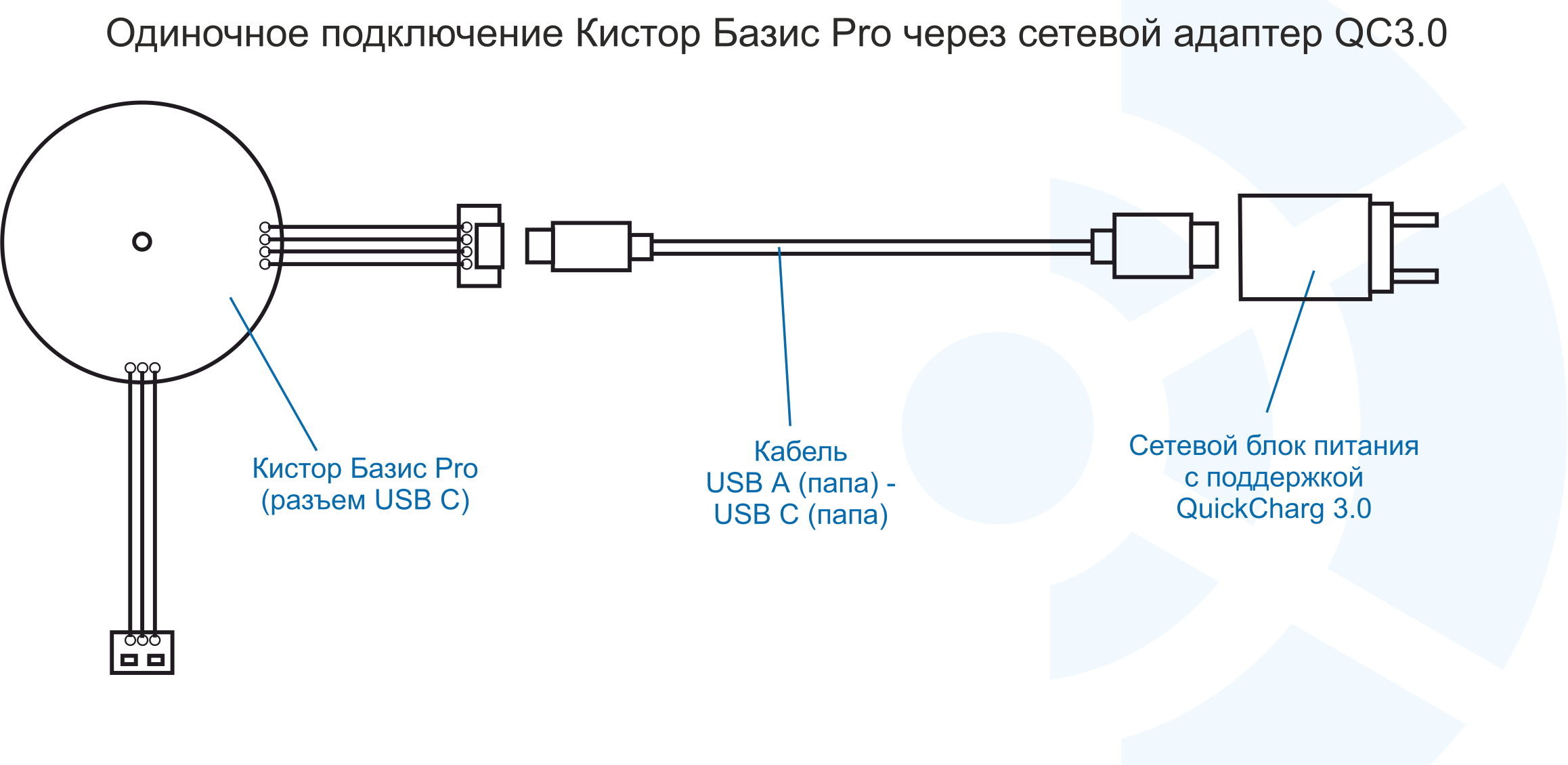

1. Подключите адаптер питания к электросети.
2. Аккуратно положите Ваше Qi устройство на поверхность столешницы в том месте, где снизу было установлено зарядное устройство. Совместив центр катушки индуктивности зарядки с центром катушки индуктивности Вашего Qi устройства, начнется зарядка.
3. После окончания зарядки (100%) беспроводное зарядное устройство перейдет в режим ожидания.
Внимание! Для возможности быстрой зарядки данная функция должна поддерживаться Вашим Qi устройством и адаптером питания, с помощью которого беспроводная зарядка подключена к сети. Адаптеры питания для быстрой зарядки имеют обозначения Quick Charge и поддерживают выходное напряжение 5 и 9 вольт. При быстрой зарядке нагрев устройств выражен сильнее.
Важная информация
1. В процессе зарядки беспроводное зарядное устройство и Ваш телефон могут нагреваться. В зарядное устройство встроена защита от перегрева.
2. Если мобильный телефон не заряжается после его размещения на зарядном устройстве:
а) Проверьте расположение Вашего устройства в соответствии с п.2 Правил пользования.
б) Проверьте совместимость Вашего устройства с форматом Qi.
в) Проверьте зарядное устройство, кабель и адаптер питания на наличие дефектов.
!!! Пожалуйста, не тяните за кабель, не оставляйте зарядное устройство рядом с источниками огня и влаги.
!!! Используйте сертифицированные адаптеры питания в соответствии с техническими параметрами.
!!! Не помещайте на беспроводное зарядное устройство металлические предметы и магниты.
Гарантийные обязательства
1. В течение 14 дней после продажи Вы можете вернуть Базис в магазин в полной комплектации и сохранении товарного вида устройства с упаковкой.
2. В течение гарантийного срока (12 месяцев со дня продажи) Вы можете отправить зарядное устройство нашему дистрибьютеру для ремонта. Гарантия не распространяется при вреде, оказанном техногенными катастрофами, при неправильной эксплуатации: повреждение платы, разбор(несанкционированный ремонт), повреждение разъема Type-C.
Примечание: Производитель и дистрибьютер не несут ответственность за любой ущерб или несчастный случай, вызванный неправильной эксплуатацией устройства пользователем.
