Врезная USB розетка с входами USB A и USB C

Кистор Ю1

Инструкция

Кистор Ю1

Благодарим за выбор нашей врезной USB розетки! Пожалуйста, внимательно изучите данную инструкцию, чтобы не допустить ошибок при установке!

Технические характеристики

Размер Ø35 х 34,5 мм (видимая часть - Ø35 х 1,5 мм, скрытая - Ø30 х 33 мм)
Посадочный диаметр 30 мм
Вес 25 гр
Входные параметры Разъем USB C: 5В, 3А(макс).
Выходные параметры Разъемы USB-A/Type-C: 5В, 3А(макс. суммарно).
Материал корпуса Пластик ABS

Кистор Ю1 размеры

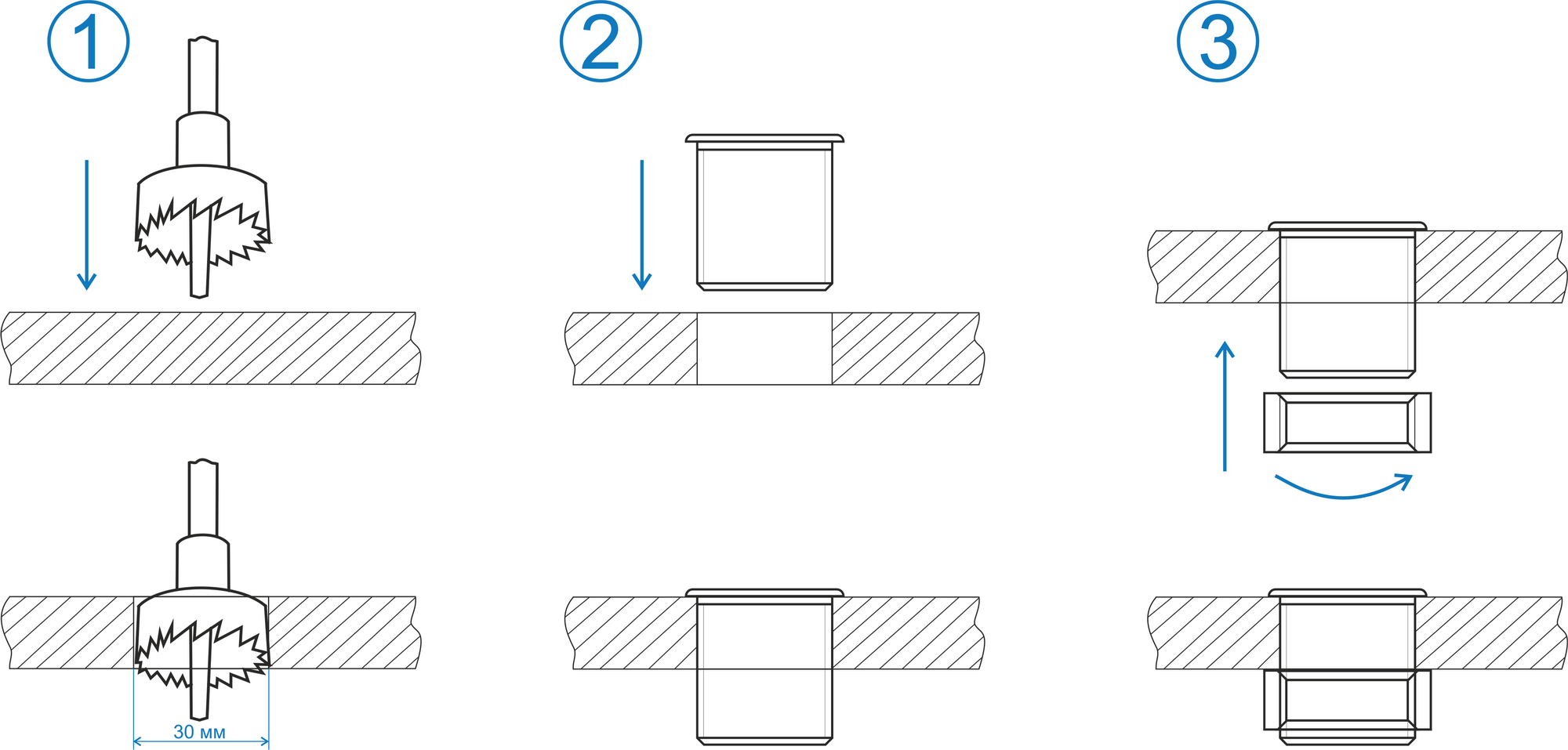

Установка

1. Сверлим сквозное отверстие Ø30 мм.
2. Вставляем USB розетку в отверстие.
3. Фиксируем USB розетку винтовым зажимом (пластиковое кольцо) снизу.

Кистор Ю1 схема установки




Правила пользования USB розеткой

1. Подключите кабель питания к USB розетке.
2. Подключите адаптер питания к кабелю питания.
1. Подключите адаптер питания к сети. USB розетка станет актвиной.
3. Подключите к соответствующему выходу (USB A или USB C) ваше устройство, соблюдая указанные выше параметры тока, напряжения и размеров разъемов.

Важная информация

1. В процессе зарядки электронные составляющие и Ваше устройство могут нагреваться. Небольшой нагрев - нормальное явление для требовательных к мощности устройств.
2. Не разбирайте USB розетку.
3. Если ваше устройство не заряжается, то проверьте сетевую розетку, USB розетку, кабель и адаптер питания на наличие дефектов.
При обнаружении дефектов обратитесь к квалифицированным специалистам.
!!! Пожалуйста, не тяните за кабель, не оставляйте электронные компоненты рядом с источниками огня и влаги, не давайте пользоваться розеткой детям.

Гарантийные обязательства

1. В течение 14 дней после продажи Вы можете вернуть розетку в магазин в полной комплектации и сохранении товарного вида устройства с упаковкой.
2. В течение гарантийного срока (12 месяцев) Вы можете отправить розетку нашему дистрибьютеру для ремонта. Гарантия не распространяется при вреде, оказанном техногенными катастрофами, при неправильной эксплуатации: повреждение платы, разбор(несанкционированный ремонт), повреждение разъемов.
Примечание: Производитель и дистрибьютер не несут ответственность за любой ущерб или несчастный случай, вызванный неправильной эксплуатацией устройства пользователем.
